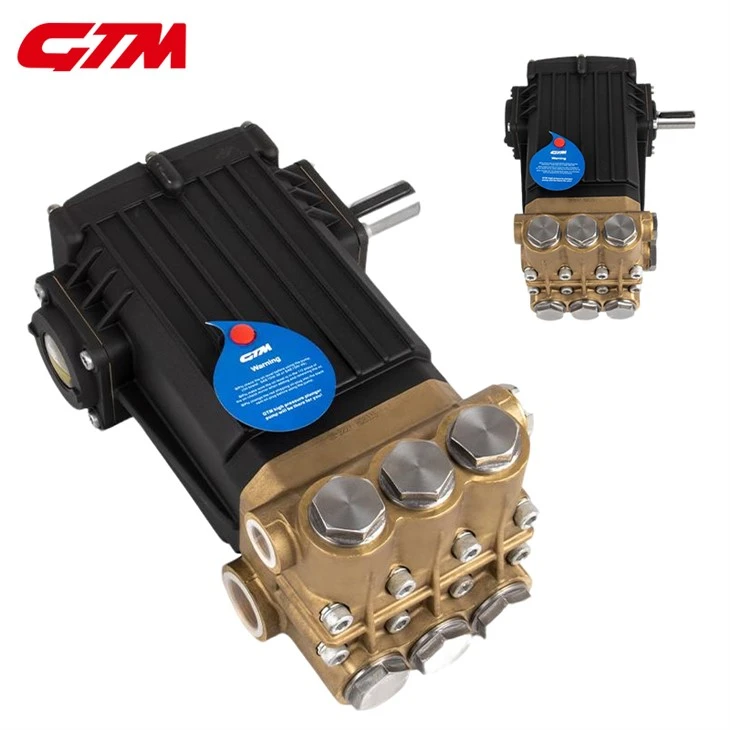

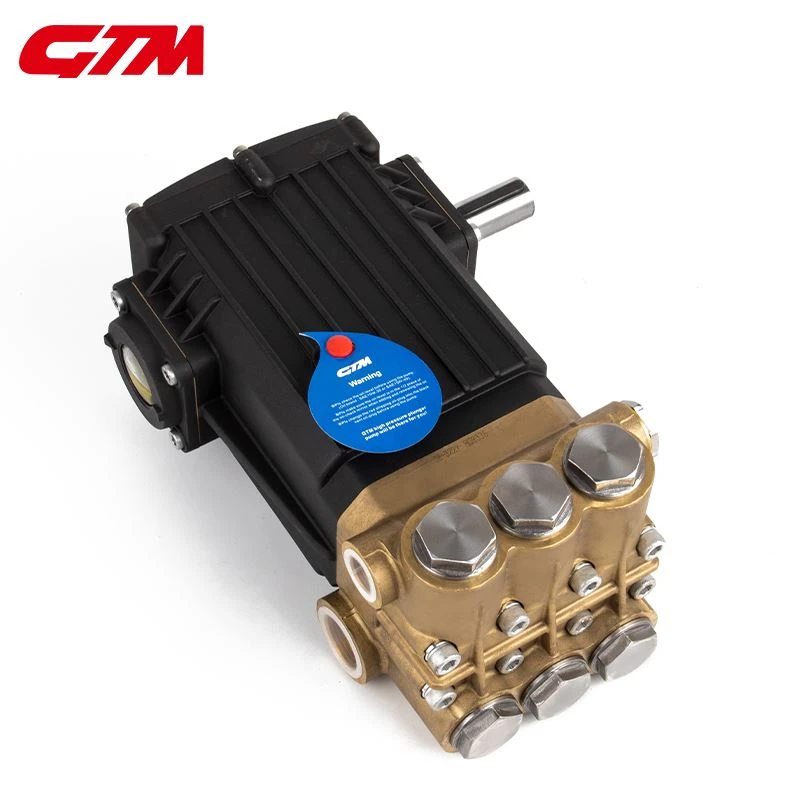

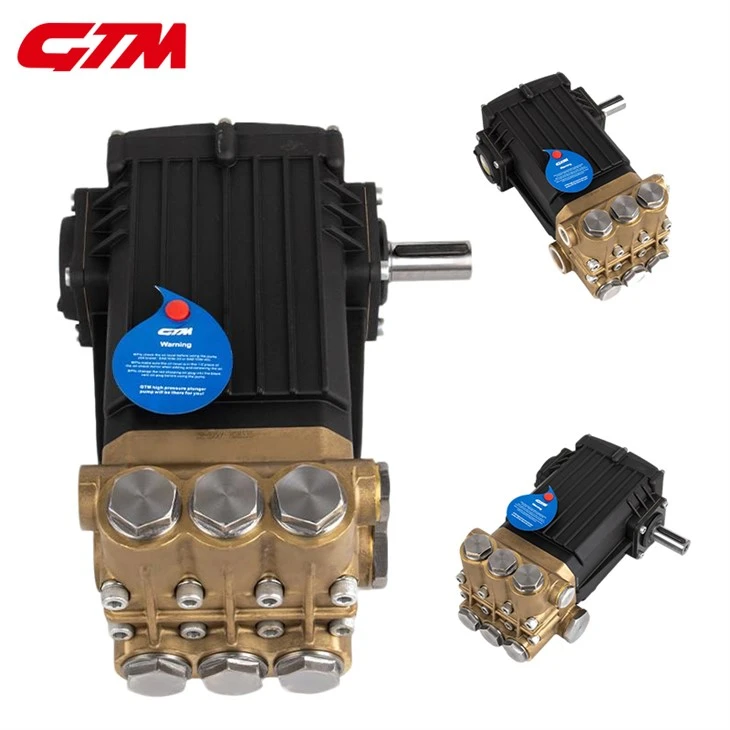

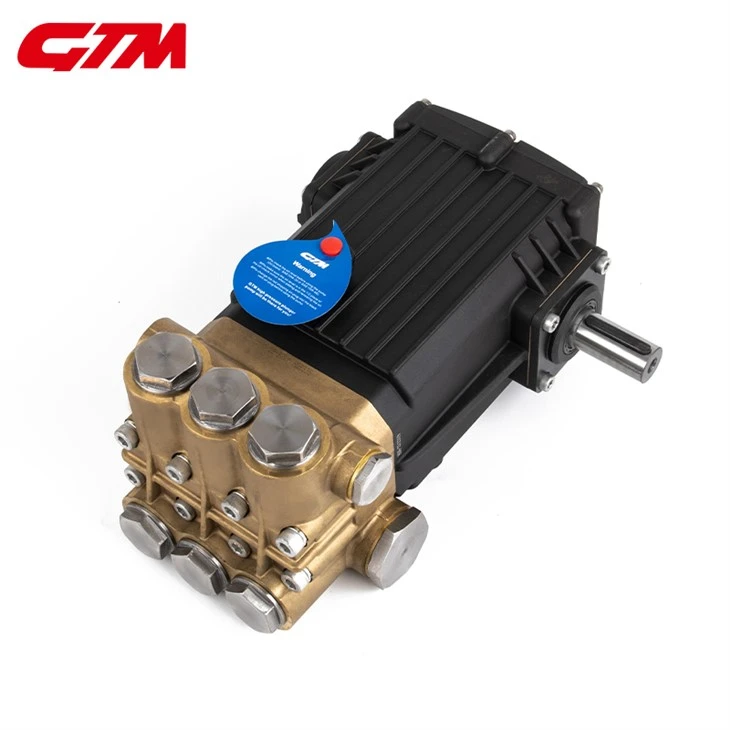

Bomba hidráulica de émbolo
video
Bomba hidráulica de émbolo

Bomba hidráulica de émbolo

La bomba hidráulica de émbolo GTM es una bomba-de desplazamiento positivo diseñada para suministrar fluido hidráulico de alta-presión a caudales controlados.

Envíeconsulta

Descripción

La bomba hidráulica de émbolo GTM es una bomba-de desplazamiento positivo diseñada para suministrar fluido hidráulico de alta-presión a caudales controlados.



Especificaciones técnicas



La bomba hidráulica de émbolo GTM está disponible en un rango de desplazamiento de 24 a 61 cm³/rev, con una presión continua nominal de hasta 350 bar/5000 PSI y una presión máxima de hasta 420 bar/6000 PSI. Las configuraciones específicas de desplazamiento, velocidad, flujo, potencia, eje, montaje y control varían según el modelo de bomba.

Parámetro

Especificación

Tipo de bomba

Bomba de émbolo hidráulica de desplazamiento positivo-

Desplazamiento

24–61 cm³/vuelta

Presión continua nominal

Hasta 350 bares / 5.000 PSI

Presión máxima

Hasta 420 bares / 6.000 PSI

Velocidad máxima

Hasta 2700 RPM

Caudal teórico

Hasta 135 L/min / 35,7 GPM*

Potencia de entrada

Hasta 63 kW / 84 CV

Torque a presión nominal

Hasta 349 Nm

Dirección de rotación

En sentido horario/antihorario

Montaje

Montaje con brida SAE

Configuración del eje

Eje con chaveta o estriado SAE

Configuración del puerto

Conexiones de brida o tubo SAE

Ubicación del puerto principal

Puerto lateral o final

Control

Compensación de presión/compensación de presión y caudal

Fluido Hidráulico

Aceite hidráulico mineral

Configuración de la unidad

Accionamiento directo/accionamiento auxiliar, donde esté configurado



Características clave



Construcción de bomba de émbolo de alta-presión
El diseño del émbolo de desplazamiento positivo-ofrece un volumen de fluido definido por revolución del eje para servicio hidráulico de alta-presión.



Carcasa rígida de la bomba
La carcasa rígida soporta el conjunto de bombeo interno y mantiene el soporte estructural requerido alrededor de los componentes-que soportan presión.



Conjunto de émbolo de precisión
Los émbolos-mecanizados con precisión y los componentes acoplados proporcionan un desplazamiento controlado de la cámara durante cada carrera de bombeo.



Coincidencia de desplazamiento y velocidad
El rango de desplazamiento disponible permite adaptar la salida de la bomba al flujo requerido seleccionando el desplazamiento y la velocidad del eje adecuados.



Compatibilidad de la interfaz de la unidad
Las configuraciones de montaje y eje SAE proporcionan interfaces mecánicas definidas para acoplar la bomba con motores primarios compatibles.



Integración de puertos hidráulicos
Las conexiones de entrada, salida, drenaje y control se pueden organizar para adaptarse al circuito hidráulico y al espacio de instalación disponible.



Rendimiento de flujo y presión controlados
El desplazamiento de la bomba y la velocidad del eje establecen su caudal teórico, proporcionando una base definida para el dimensionamiento del circuito hidráulico.



Aplicaciones



Maquinaria de construcción
Se utiliza en excavadoras, cargadoras, equipos de elevación y otra maquinaria de construcción donde los cilindros y motores hidráulicos requieren un suministro de fluido a alta-presión.



Maquinaria agrícola
Se utiliza en tractores, equipos de cosecha, implementos y otra maquinaria agrícola con funciones auxiliares, de dirección y elevación operadas hidráulicamente.



Maquinaria Industrial
Se utiliza en prensas hidráulicas, equipos de conformado, maquinaria de producción y sistemas de automatización que requieren flujo y presión hidráulicos controlados.



Equipo móvil
Se utiliza en equipos hidráulicos móviles donde el desplazamiento de la bomba, la velocidad de funcionamiento y las dimensiones de instalación deben adaptarse a condiciones de trabajo variables.



Unidades de energía hidráulica
Integrado en HPU para suministrar fluido hidráulico presurizado a cilindros, motores, válvulas y otros componentes hidráulicos posteriores.



Capacidad de integración hidráulica



Las bombas de émbolo hidráulicas GTM están diseñadas para integrarse en diferentes sistemas hidráulicos, con especificaciones de bomba adaptadas a los requisitos del equipo y las condiciones de aplicación.

01/

Coincidencia de interfaz de unidad
Requisitos de la interfaz del eje
Disposición de rotación
Coincidencia de velocidad de conducción
Condiciones de transmisión de potencia.

02/

Compatibilidad del circuito hidráulico
Demandas de presión y flujo.
Disposición de conexión hidráulica
Requisitos del circuito de control
Limitaciones de instalación

03/

Requisitos de integración de equipos
Requisitos de la interfaz de montaje
Diseño de conexión mecánica
Disposición de la línea hidráulica
Condiciones de funcionamiento del equipo.

04/

Evaluación de datos de aplicación
Dibujos de equipos
Diagramas del sistema hidráulico.
Condiciones de funcionamiento
Datos de aplicaciones existentes



Opciones de configuración de la bomba



La configuración de la bomba está definida por el circuito hidráulico y la interfaz mecánica del equipo.



Desplazamiento y presión:Configurado según el flujo requerido, la presión continua y la presión máxima.



Eje y transmisión:El tamaño del eje, la configuración de chaveta/estrías y la rotación se adaptan al sistema de transmisión.



Interfaz de montaje:Patrón de brida, piloto y pernos adaptados a la interfaz del equipo.



Puertos hidráulicos:Tipo de conexión, tamaño, ubicación y orientación especificada para el circuito hidráulico.



Configuración de controles:Presión o compensación de presión-y-flujo disponible cuando la serie de bombas lo admita.



Integración OEM:Configuración de la bomba revisada con dibujos de equipos, datos de bombas existentes y requisitos de instalación.



Proceso de control de calidad



GTM Pump controla procesos clave de mecanizado, ensamblaje y prueba que afectan el rendimiento de la bomba.



Mecanizado de componentes:Los componentes críticos de la bomba se mecanizan de acuerdo con los requisitos dimensionales especificados.



Control dimensional:El eje, el montaje, el puerto y las dimensiones de acoplamiento críticas se inspeccionan con los planos de producción antes del montaje.



Inspección de montaje:La configuración de los componentes, los elementos de sellado, el conjunto del eje y las conexiones se verifican durante el montaje.



Pruebas de rendimiento:La presión, el flujo, la rotación y las fugas de la bomba se verifican durante las pruebas de producción antes del lanzamiento final.



Inspección final:La configuración, identificación y condición externa del producto se verifican antes del envío.



¿Por qué elegir GTM?



28+ años de experiencia en fabricación
Fundada en 1997, GTM se ha especializado en bombas de émbolo de alta-presión y equipos relacionados durante más de 28 años.



Fabricación dedicada de bombas
GTM se centra en la producción de bombas de alta-presión con-capacidades internas de ingeniería, fabricación, montaje e inspección.



80+ Patentes y 90+ Modelos de productos
GTM ha desarrollado más de 90 modelos de productos en su cartera de equipos y bombas de alta-presión y posee 80+ patentes relacionadas con el desarrollo de productos y equipos.



Instalación de producción de 20.000㎡
GTM opera una instalación de producción de 20.000㎡ que respalda la fabricación de bombas y la producción de equipos relacionados.



2026031209505730063



Preguntas frecuentes



P: ¿Qué factores afectan la selección de la bomba hidráulica de émbolo?

R: La selección depende del ciclo de trabajo hidráulico requerido, incluida la presión continua, la presión máxima, el flujo, la velocidad, la condición del fluido, la interfaz de transmisión y las restricciones de instalación.

P: ¿Cuál es la diferencia entre desplazamiento y caudal en una bomba hidráulica de émbolo?

R: El desplazamiento es el volumen de fluido teórico entregado por revolución del eje, mientras que el caudal es el volumen entregado a lo largo del tiempo. El flujo está determinado principalmente por el desplazamiento y la velocidad de rotación.

P: ¿Cuál es la diferencia entre presión continua y presión máxima?

R: La presión continua se refiere a la presión nominal para el funcionamiento normal, mientras que la presión máxima define el límite de presión superior especificado en las condiciones de funcionamiento aplicables.

P: ¿Cuál es la diferencia entre el flujo teórico y real en una bomba hidráulica de émbolo?

R: El flujo teórico se calcula a partir del desplazamiento de la bomba y la velocidad del eje, mientras que el flujo real se ve afectado por las pérdidas volumétricas, las fugas internas, la presión de funcionamiento, la viscosidad del fluido, la temperatura y el estado de la bomba.

P: ¿Se puede utilizar una bomba hidráulica de émbolo como bomba de reemplazo?

R: Sí, cuando el desplazamiento, la presión, la velocidad, la rotación, el montaje, la configuración del eje, las conexiones de los puertos y los requisitos de fluido hidráulico son compatibles con el sistema existente.

P: ¿Qué información se necesita para hacer coincidir una bomba de émbolo hidráulica de reemplazo?

R: El modelo de bomba existente, los datos de la placa de identificación, el desplazamiento, la presión de funcionamiento, las RPM, la rotación, las dimensiones de montaje, la configuración del eje y los detalles del puerto proporcionan la información principal para comparar el modelo.

P: ¿Puede funcionar una bomba hidráulica de émbolo con un mecanismo de velocidad-variable?

R: Se puede utilizar un variador de velocidad-cuando la bomba seleccionada permanece dentro de sus límites operativos de velocidad, presión, torsión y entrada especificados.

P: ¿Qué fluido hidráulico es adecuado para una bomba hidráulica de émbolo?

R: El fluido hidráulico debe cumplir con los requisitos de viscosidad, temperatura, limpieza y compatibilidad de materiales-específicos de la bomba. Se debe verificar la documentación aplicable de la bomba antes de cambiar el tipo de fluido.

P: ¿Qué se debe verificar antes de instalar una bomba de émbolo hidráulica?

R: Verifique la alineación del eje, la dirección de rotación, las dimensiones de montaje, el acoplamiento, las conexiones hidráulicas, las condiciones de entrada, la limpieza del fluido y los ajustes de presión del sistema antes de la puesta en servicio.

P: ¿Qué información debe incluirse en una solicitud de cotización de bomba hidráulica de émbolo?

R: Una RFQ debe incluir el flujo requerido, la presión continua y máxima, la velocidad de operación, el fluido hidráulico, la disposición de la transmisión, la rotación, la interfaz de montaje, la configuración del eje, los requisitos de los puertos y las restricciones de instalación.
